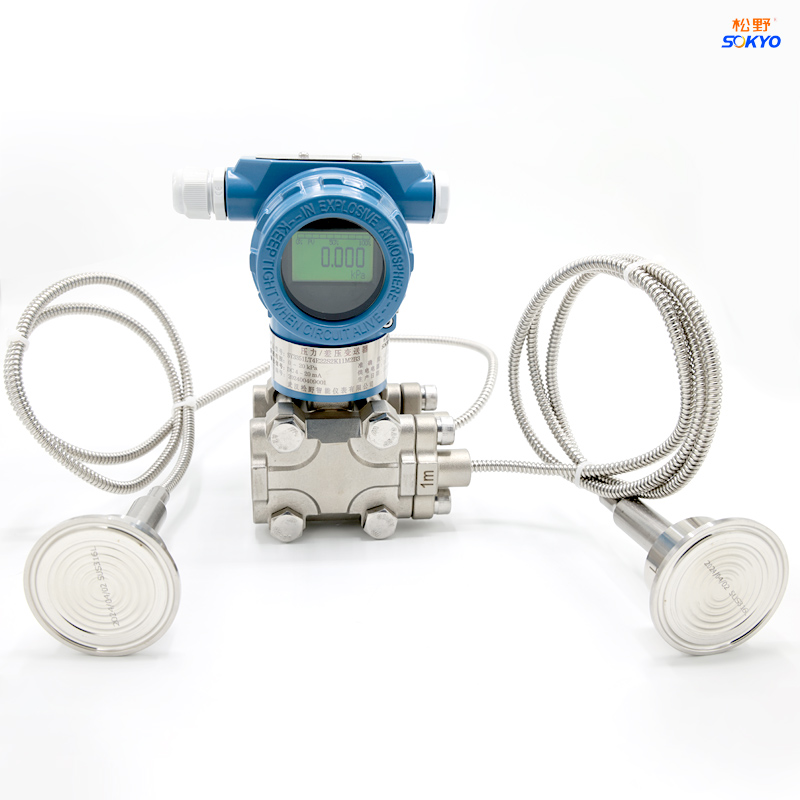

单远传压力变送器,3351GP系列

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产压力变送器,3351GP单远传压力变送器的厂家,台湾技术,进口传感元件,精度高,温漂小,抗变频干扰能力强,

一、压力变送器,3351GP单远传压力变送器产品特点:
1、压力原理测量液位。
2、标准的两线制电流4-20 mA输出。
3、超小型外形结构,属ROSEMOUNT1151改进型,尺寸安装完全兼容,精度高,温漂小,抗干扰能力强。
4、使用对象:液体,气体,蒸汽,
5、广泛应用于石油、化工、钢铁、冶炼、机械液压、电力、能源与环保行业。
压力变送器,3351GP单远传压力变送器品牌模块
压力变送器,3351GP单远传压力变送器产品宣传
压力变送器,3351GP单远传压力变送器技术参数
1、信号输出负载特性
   (参考条件:无迁移状态, 硅油灌冲液,316 L隔离膜片)
      输出信号:DC4~20mA 或 DC4~20mA+@ HART 通讯
     传输形式:二线制。
     负载特性图:供电电压越高、带负载能力越强
2、测量精度
      线性输出:±0.1% FS(对量程比为1:1)
      包括线性、变差、回差、重复性的综合误差。
      开方输出:在输出压力为 4~100%时、
                 为±(0.2 % 的标定量程+0.05%的上限)
3、稳定性:六个月内不超过最大量程基本误差的绝对值。
4、湿  度:0~100%相对湿度。
5、温度范围
    放大器:-29 ~  93℃(LT型为-25 ~ 70℃)、
    灌冲硅油的测量元件:-40 ~ 104℃;
    法兰式变送器灌冲高温硅油:15 ~  315℃;
    普通硅油:-40 ~ 50℃.
6、引压中心距
    法兰NPT1/4、中心距54、
    接头 NPT1/2 或者 M20X1.5 、中心距50.8、54、57.2。
7、温度影响
      在最大量程零点误差:每56℃为量程的 ±0.5% FS 。
      即:零点温漂 ≤ ±0.01%FS /℃
      总的影响包括量程误差:每56℃为量程 ±1.0% FS
      即:满量程温漂 ≤ ±0.02 % FS /℃
      在最小量程零点误差:每56℃为量程的±3% FS。
      总的影响包括量程误差:每56℃为量程的±3.5%FS
8、震动影响
     频率为 0 ~ 200Hz,任意方向上每个g为±0.05%上限值
9、安装位置影响
     零点漂移不大于0.25kPa、此误差可以通过校验消除
     对量程无影响
10、结构规格
     接触介质的材料
     隔离膜片:316L不锈钢,哈氏合金C、 蒙耐尔或  钽
     排气/排液阀:316L不锈钢,哈氏合金C、蒙耐尔合金。
     法兰 连接头:316L不锈钢,哈氏合金C、 蒙耐尔合金。
     接触介质的O型环:氟橡胶、丁晴橡胶
     灌冲液:硅油。
     螺栓:碳钢镀镉。
     电子线路外壳:低铜铝合金、聚氨酯涂层铝合金
     O 形密封圈:丁晴橡胶、氟橡胶。
     涂漆:聚氨酯
     电气连接件:具备现场在线测试端子。
11、使用对象:液体、气体、蒸汽。
12、测量范围:0 ~ 60 Pa 至0~ 40MPa。
13、供电电源:15~ 45VDC、一般为24VDC.
14、指示表头
       指针式线性指示0 ~ 100%刻度,
       或LCD 液晶显示和 LED 数码显示。
15、防爆等级:隔离防爆型Ex d IIB T4 Gb、或本质安全型Ex ia IIC T6 Ga
16、静压量程:1、4、10、16、25、32MPa。
17、正负迁移
       最大正迁移量为最小调校量程的500 %;
       最小负迁移量为最小调校量程的 600 %;
       不管输出如何,正负迁移后,其量程上、下限均不超过量程的极限。
18、阻尼特性:时间常数在0.2s ~1.67s 之间连续可调。
19、启动时间:在最小量程时,最多 2 秒钟。
20、容积吸取量:小于0.16 cm³
21、产品使用环境
      防爆型产品使用环境条件:温度:-20℃ ~ +40℃;
      相对湿度:5% ~ 95%;大气压力:86 ~ -106kPa。
      本安型产品外配安全栅参数:U0 ≤ 28 VDC ; I0  ≤ 30mA;P0 ≤ 0.84。
22、常用的输入差压:0~6KPa、40KPa、250KPa。
23、HART通讯
        通讯可选择带数字显示、智能LED显示、带HART
        通讯、无需操作器、直接三按键面板操作、实现通讯
24、数据存储
        组态数据存贮功能、即使变送器掉电数据仍可保存


压力变送器,3351GP单远传压力变送器细节图1
压力变送器,3351GP单远传压力变送器细节图2
 压力变送器,3351GP单远传压力变送器接线图
压力变送器,3351GP单远传压力变送器结构图
压力变送器,3351GP单远传压力变送器外型尺寸1
压力变送器,3351GP单远传压力变送器外型尺寸2
压力变送器,3351GP单远传压力变送器外型尺寸3

压力变送器,3351GP单远传压力变送器产品优点1
压力变送器,3351GP单远传压力变送器产品优点2
 压力变送器,3351GP单远传压力变送器产品优点3
压力变送器,3351GP单远传压力变送器产品优点4
 压力变送器,3351GP单远传压力变送器选型图
