多功能电力仪表,DW93-2000多功能表

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产三相多功能表,DW93-2000多功能电力仪表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上三相多功能表生产经验

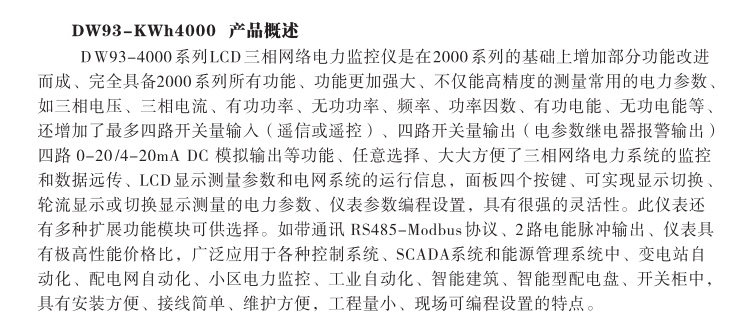

一、三相多功能表,DW93-2000多功能电力仪表产品特点
①、D W93-2000 系列 LCD 三相电参数综合测量仪、只是三相电力参数的综合测量 显示、能高精度的测量常用的电力参数、
②、如三相电压、三相电流、有功功率、无功功率、功率因数、视在功率、频率、有功电能、
无功电能等。采用 LCD 数码管分页显示测量三相电力参数信息。
③、面板有四个按键、可实现显示切换 、轮流显示或切换显示
       测量的电力参数、仪表参数编程设置,具有很强的灵活性。
④、仪表还有多种扩展功能模块可供选择、如带RS485通讯、2 路电能脉冲输出、仪表具有极高性能价格比,
⑤ 、广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、
小区电力监控、工业自动化智能建筑、智能配电盘、开关柜中,

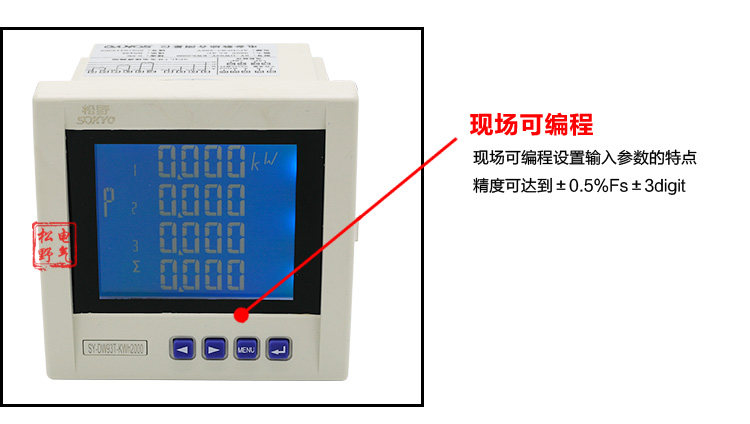

⑥、具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数的特点、精度±0.5%FS±3 digit
⑦、主要型号、
SY-DW93-KWh2000    系列、  外形  96H×96W×80L、  开孔  88H×88W
SY-D W123-KWh2000   系列 、外形 120H×120W×75L、  开孔  108H×108W
都可选择 带 Rs485 通讯、Modbus 协议



产品品牌 SOKYO松野电气
产品名称 DW93 三相多功能电力监控仪 LCD液晶显示
外形尺寸    4种尺寸可选(72*72、80*80、96*96、120*120)
输入信号     交流电压、AC 400V或100V、阻抗 400KΩ、交流电流、A C5A或  1A、阻抗20mΩ、(过载、测量时1.2倍、瞬时2倍/10s)
电网制式    三相网络电力系统、包括三相三线制3P3L、三相四线制3P4L
测量精度    电流、电压、有功、无功、有功电能( )无功电能(±1.0% Fs±2digit)工频(40~60Hz、0.1Hz)
脉冲输出    2路电能脉冲输出(光耦隔离)、3200p/kwh
通讯功能    RS485通讯,MODBUS-RTU协议格式
遥侧控制   可带  4路开关量输入、4路开关量输出
变送输出    可带1路 4~20mA变送输出
绝缘性能    绝缘强度、输入和电源、≥2kV、输入和输出、≥2kV、电源和输出、≥1kV、绝缘阻抗、≥100MΩ、 500V DC
工作条件    工作环境、-20~75℃、 35~85%RH
   工作电源、AC/DC 85~265V、功耗≤5VA
测量参数

 (全电参数综合测量、监控、包含以下参数)
   三相电压(相电压Ua、Ub、Uc、或线电压Uab、Ubc、Uca)
   三相电流(每相电流Ia、I b、I c、平均电流I)
   有功功率(每相有功功率Pa、Pb、Pc,总有功功率Ps)
   无功功率(每相无功功率Qa、Qb、Qc,总有功功率Qs)
   视在功率(每相视在功率Sa、Sb、 Sc总视在功率Ss)
   功率因数(每相功率因数PFa、PFb、PFc总功率因数PFs)
   工作频率(电网频率FRE、一般40 ~ 60Hz)
   有功电能(一次侧正向有功电能WPP)、 反向有功电能WPF
   二次侧正向有功电能EPP
   反向有功电能EPF
   无功电能(一次侧正向无功电能WQP)
   反向无功电能WQF
   二次侧正向无功电能EQP
   反向无功电能EQF



















三相多功能表,DW93-2000多功能电力仪表常用型号
常用型号:
SY-DW93-KWh2000    系列、  外形  96H×96W×80L、  开孔  88H×88W
SY-DW123-KWh2000  系列、 外形120H×120W×75L、开孔  108H×108W
都可选择 带 Rs485 通讯、Modbus 协议

三相多功能表,DW93-2000多功能电力仪表选型说明
选型说明:
1、单排显示的单相多功能电力监控仪、只有尺寸8、即只有SY-DW81-W1000系列
2、三排显示的单相多功能电力监控仪、只有8、9都有、即SY-DW81-KWh1000或SY-DW91-KWh1000
3、四排显示的单相多功能电力监控仪、只有尺寸9、即只有SY-DW91-KWh3000系列
4、三排显示的单参数电力监控仪、尺寸8、9都有、即SY-DW81-P或SY-DW91-P、测量参数可选AV、AA、DV、DA、W、Var、PF、HZ、WD等
5、最多可选3路继电器触点开关量输出、当要求有模拟量输出时、最多只能选择2路报警输出
6、可选带1路模拟量输出、DC4-20mA、单相多功能表中模拟量输出可对应任意测量参数的变送
7、所有选择功能仪表都可以选择带RS485通讯、Modbus协议
选型举例:
SY-DW81T-R2KWh1000、单相多功能电力监控仪、外形48H×96W、带RS485通讯、带2路报警、三显
SY-DW91T-R2KWh1000、单相多功能电力监控仪、外形96H×96W、带RS485通讯、带2路报警、三显
SY-DW81T-R2W1000、单相多功能电力监控仪、外形48H×96W、带RS485通讯、带2路报警、单显
SY-DW91T-R2KWh3000、单相多功能电力监控仪、外形96H×96W、带RS485通讯、带2路报警、四显
SY-DW81T-PAA500、单参数电力监控仪、测交流电流、外形48H×96W、带RS485通讯、带2路报警
