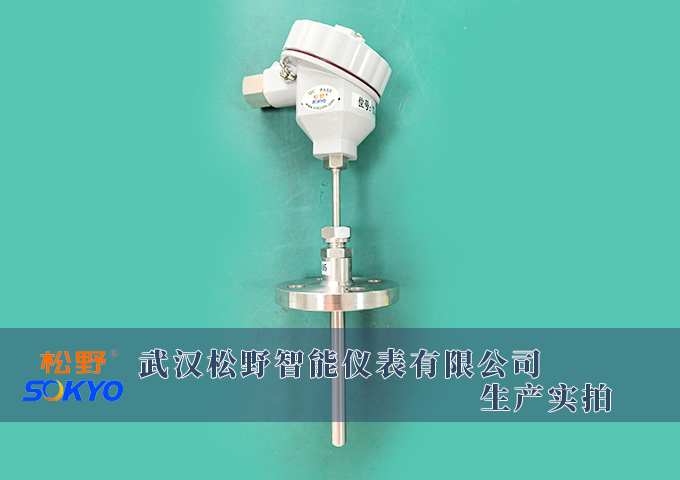

结构组成

• 感温元件：位于探杆前端，是直接与被测介质接触的部分。如果是热电偶，感温元件由两种不同的金属材料组成。
• 保护套管：探杆部分一般有金属保护套管，它不仅起到机械保护作用，防止感温元件受到介质的冲刷、腐蚀和机械损伤，还能在一定程度上保证测量的准确性和稳定性。
• 接线盒：顶部的白色部分可视为接线盒，它用于连接感温元件与外部电缆。接线盒内部可能有简单的信号处理电路或接线端子，方便与后续的测量和控制设备连接。部分接线盒还具备一定的防护等级，能够防止灰尘、水分等进入，保护内部元件。

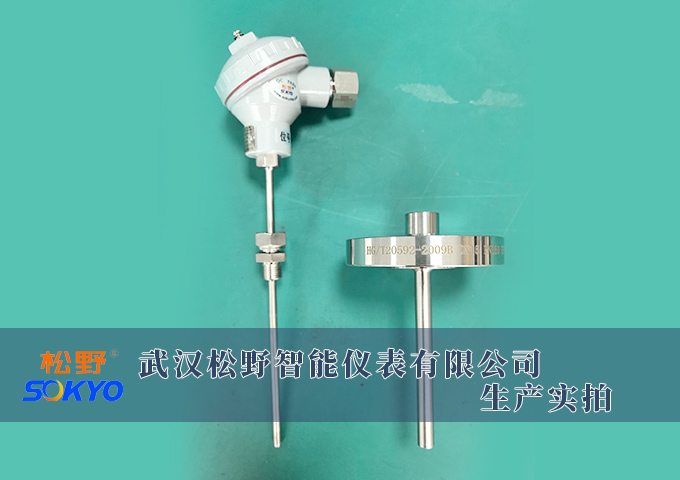

• 安装法兰：底部的法兰盘用于将温度变送器（传感器）安装到设备或管道上，确保其稳固地固定在测温位置。法兰上的标记有助于识别设备的型号、规格等信息，方便安装和维护。

• 传感器部分：
  • 热电偶：基于塞贝克效应，即两种不同成分的导体组成闭合回路，当两端存在温度差时，回路中会产生电动势。通过测量这个电动势的大小，就可以确定被测温度。
  • 热电阻：利用导体或半导体的电阻值随温度变化的特性。以铂热电阻为例，其电阻值与温度之间存在着较为精确的函数关系，通过测量电阻值的变化来推算温度。
• 变送器部分：会将传感器输出的微弱电信号（如热电偶的毫伏级信号或热电阻的电阻变化信号）进行放大、线性化处理和温度补偿等，然后转换成标准的电流信号（如4 - 20mA）或电压信号输出，以便于远距离传输和与各种控制系统、显示仪表兼容。

特点

• 安装方便：通过法兰安装，能够快速、稳固地固定在设备或管道上，减少了安装时间和难度。
• 适用性广：探杆的长度和直径可以根据不同的测温需求进行定制，能够适应各种复杂的测温环境，如高温、高压、腐蚀性介质等。
• 精度较高：采用优质的感温元件和先进的制造工艺，能够提供较为准确的温度测量值，满足工业生产中对温度控制的要求。
• 稳定性好：保护套管和密封结构有效地保护了感温元件，减少了外界因素对测量的干扰，保证了设备在长期使用过程中的稳定性。
•

• 应用场景

  • 电力行业：用于测量锅炉、汽轮机、发电机等设备的温度，监测设备的运行状态，防止过热故障的发生。
  • 化工行业：在化学反应釜、管道、储罐等设备中安装，实时监测介质的温度，确保化学反应的顺利进行和产品质量。
  • 冶金行业：测量高温熔炉、轧机等设备的温度，为生产过程的温度控制提供准确数据，保证金属材料的加工质量。
  • 制药行业：对制药设备、反应容器等进行温度监测，确保药品生产过程中的温度条件符合要求，保证药品的质量和安全性。
