YTFL系列涡轮流量计布线注意事项

发布时间：2014-05-20 09:43:34　　文章来源：未知　　作者：test　　人气：

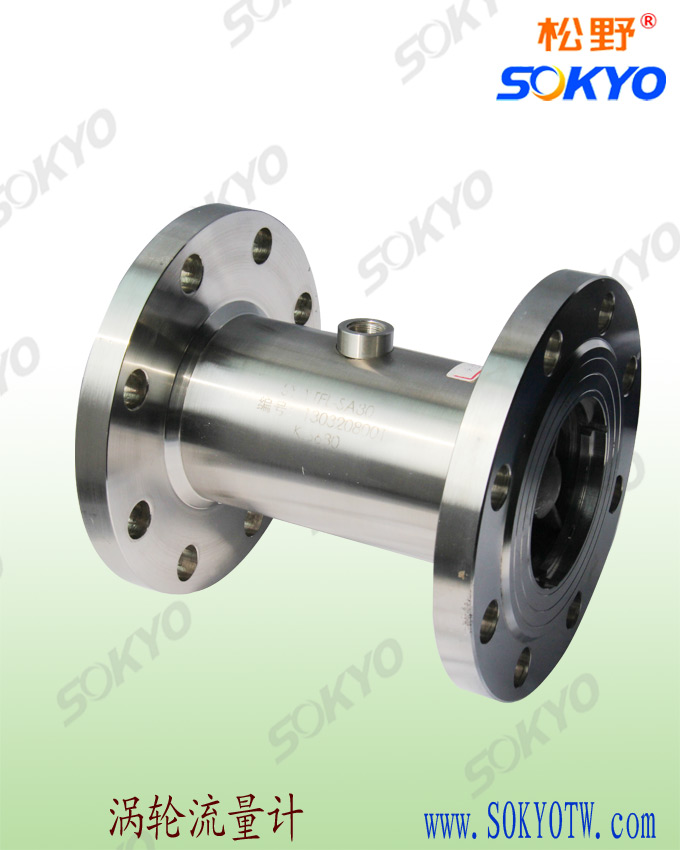

涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。YTFL系列涡轮流量计的布线也有一定的要求，其要求如下：
1、涡轮流量计布线位置尽可能远离电噪声源（如大功率变压器、电动机和强电源线）并应避免与动力电源线平行布线。
2、尽可能采用一根完整的电缆线。
3、建议在粗的电线末端采用非锡焊的夹紧式接线片。
4、为了防水和机械损伤，最好将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆。
5、对存在较强外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界词源进行屏蔽。
6、防爆型涡轮流量计传感器电缆线的连接，必须严格遵守防爆放大器的有关标准。
松野电气专业生产YTFL系列涡轮流量计可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。订购热线：400-027-0806.

本文关键字：涡轮流量计,YTFL电流输出涡轮流量计
