食品净化车间是指对食品厂、食品车间进行室内空气杀菌、消毒、除臭、除味、除尘的空气净化设备。在进行气体压力测量时要用到通讯压力变送器、环境净化型压力变送器进行气体的风压检测。下面我们来以松野电气的环境型压力变送器为例。

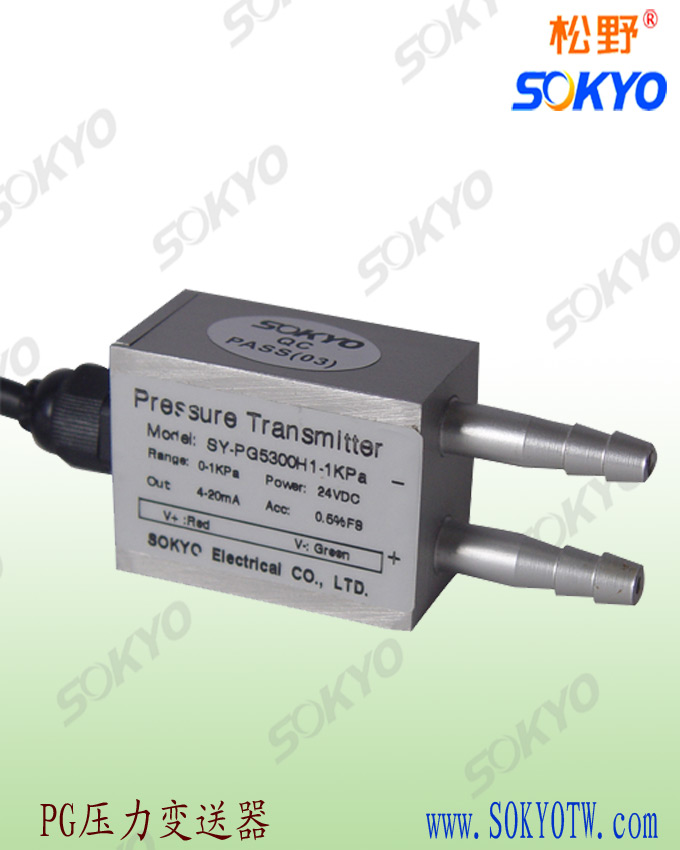

通讯压力变送器PG通用系列环境净化型压力变送器产品主要特点
1、环境净化型产品、外壳为全铝合金结构体积小、重量轻、软皮气咀连接引压、连接方便、简捷
2、标准的4~20 m A输出、电压0~5V/1~5/0~10V等标准的电缆连接输出
接线方式完全同标准型的电缆连接输出方式不能选配 数字显示表头
3、气咀连接方式、引压接口选用特殊螺纹接口注意型号的选择、选 SY-PG5300H
其它尺寸的连接法兰要特殊定做、专门加工
4、环境净化型、可选本质安全型防爆、防爆标志：Ex ia ⅡC T6 Ga
5、采用计算机补偿技术、温漂小 、±0.01 %FS / ℃专用集成电路、精度高、抗干扰能力强
6、广泛应用于空调、净化工程、医药、食品净化工程电子、化工等环境净化工程的气体压力检测、主要适合于干燥无腐蚀性气体的风压检测。
通讯压力变送器 PG环境净化型压力变送器产品主要型号和参数
1、常用主要型号 （量程自选）
SY-PG5300H-10KPa 环境净化型、输出DC4~20mA
SY-PG5300H-10KPa-i 输出DC4~20mA、带本安防爆
2、在通风系统、当测量风压时、也可以测量负压
SY-PG5300H — -20KPa
量程 -20kPa ~ 0、 电源 24V、输出DC4~20mA
SY-PG5300H — -20KPa — i
量程 -20kPa ~ 0、输出4~20mA、带本安防爆
3、产品一般都有正、负两个引压口、根据要求任意选接
正压时接标有 “ + ”的正引压口
负压时接标有“ - ”的负引压口
如果在正常情况下接反、则输出信号不正常
4、可选测量量程范围
正压 ： 0 ~ 500 kPa、 负压 ： -100 kPa ~ 0
常用 : 10kPa、20、40、50、60、100、160、200kPa、
250kPa、300、400、500kPa 等
最小量程到 0 ~ ±1 kPa
5、 信号输出： 电流、 DC 4 ~ 20 mA、
电压、 0 ~ 5V、1 ~ 5V、0 ~10V
负载能力： 电流型 ≤ 600Ω、 电压型 ≥ 100kΩ
测量精度：±0.5% F S
6、工作电源：DC 24V、 电源电压范围：DC 12V~36V
温度漂移：零 点、±0.01 %FS / ℃、
满量程、±0.02 %FS/℃
重 复 性：±0.15% Fs、 回 差：±0.15% FS
7、可选本质安全型防爆、防爆标志： Ex ia ⅡC T6 Ga
本安参数 Ui = 28V DC 、Ii = 93 mA
Ci = 44 nF、 Li = 0 mH、 Pi = 0.65W
8、 绝缘性能： ≥ 50 MΩ、 DC / AC500V
防护等级： I P 65
