通讯压力变送器几种接线方式

发布时间：2014-11-20 16:36:29　　文章来源：未知　　作者：test　　人气：

压力变送器按照产品型号可以分为标准型压力变送器、工业型压力变送器、高温型压力变送器、平模型压力变送器、精密小巧型压力变送器、清洁平面型压力变送器、环境净化型压力变送器、通讯压力变送器。
通讯压力变送器又可分为圆盘型压力变送器、工业型压力变送器、高温数显压力变送器，其中圆盘型与工业型接线相同、高温数显型为赫斯曼接头。
接线说明：
1、电流输出DC4~20mA是两线制、采集信号必须将负载电阻串联在回路中。
2、产品接线必须采用屏蔽电缆连接、将屏蔽线接外壳
3、防爆型产品建议用安全栅供电
4、压力开关的接线详情见产品的详细描述。

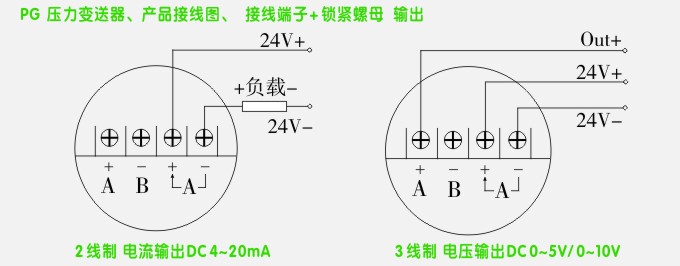

工业型压力变送器接线图：

赫斯曼接头接线图：

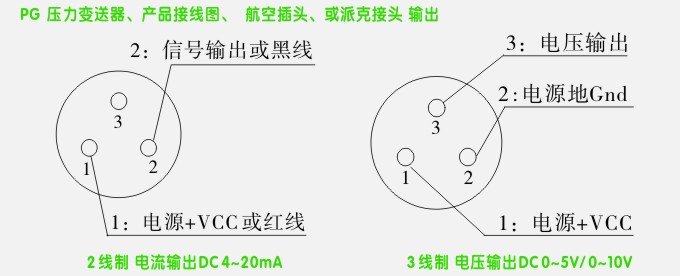

PAKE接头接线图：
